주차장 노반

주차장 노반은 차량 하중을 지반에 고르게 전달하는 가장 아래의 받침층이며, 이것이 부실하면 몇 달 안에 바퀴자국과 꺼짐이 생깁니다. 해결의 핵심은 쇄석을 한 번에 두껍게 깔지 않고 여러 층으로 나눠 롤러로 다지는 것입니다. 아래에서 침하가 생기는 이유를 먼저 짚고, 층 다짐으로 해결하는 4단계와 그 결과를 보여 드립니다.

문제: 겉은 평평한데 밟으면 꺼지는 노면

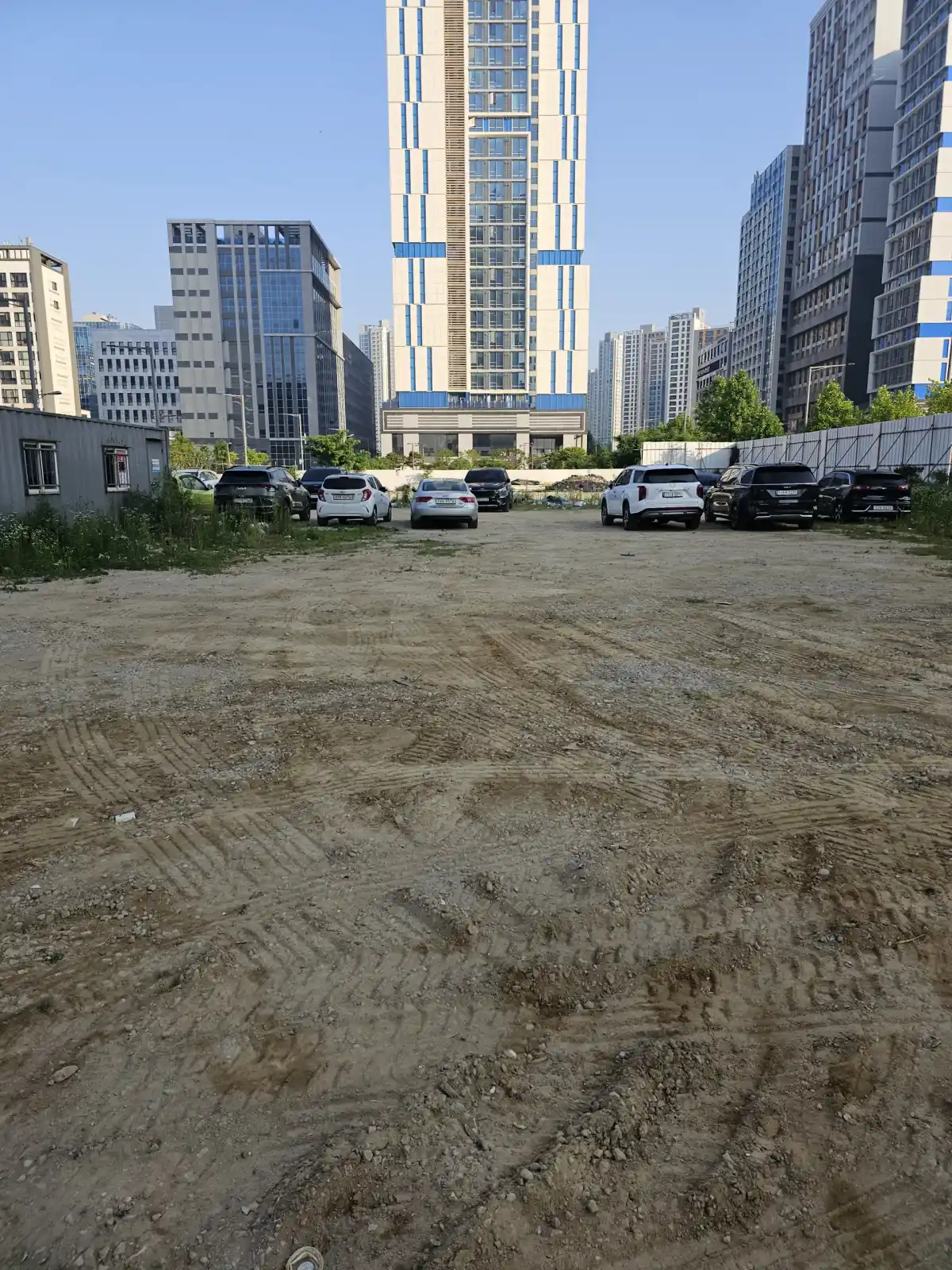

주차장을 만들고 얼마 지나지 않아 같은 자리에 바퀴자국이 깊게 패고, 비가 오면 그 홈에 물이 차는 경우가 있습니다. 겉으로는 자갈이 깔려 있어도 아래 노반이 제 역할을 못 하고 있다는 신호입니다. 차량의 무게가 한 점에 실릴 때 아래 흙이 눌리며 자갈이 흙 속으로 파고드는 현상이 원인입니다.

노반이 부실해지는 원인은 대개 세 가지입니다. 첫째, 풀과 뿌리를 정리하지 않은 채 그 위에 자갈을 얹은 경우입니다. 뿌리가 썩으면서 빈 공간이 생깁니다. 둘째, 쇄석을 한 번에 두껍게 깔고 윗면만 눌러서 아래층이 덜 다져진 경우입니다. 셋째, 물이 빠질 길이 없어 노반 속에 고인 물이 흙을 무르게 만든 경우입니다.

맨흙 위에 반입된 쇄석 무더기, 침하를 막기 위한 주차장 노반 조성의 출발점 — 맨흙 위에 쇄석이 쌓인 모습. 이 쇄석을 어떻게 나눠 깔고 다지느냐가 노반의 품질을 결정합니다.

노반은 한 번에 만드는 것이 아니라, 얇게 깔고 다지는 일을 층마다 되풀이해서 쌓는 것입니다.

해결 과정: 층 다짐 4단계

연약 지반 제거

풀·뿌리·무른 흙을 굴착기로 걷어 내고 패인 곳을 되메워 단단한 바닥면을 먼저 드러냅니다. 이 바닥면이 모든 층의 기초입니다.

쇄석 반입과 하차

덤프트럭이 쇄석을 부지 안쪽에 나눠 하차합니다. 한곳에 몰아 부리지 않고 깔 범위를 따라 여러 곳에 나누어야 균일하게 펴집니다.

얇게 펴기

굴착기 버킷으로 쇄석을 넓고 고르게 펴되, 한 층의 두께를 롤러가 속까지 다질 수 있는 정도로 제한합니다. 두꺼우면 윗면만 단단하고 속은 비게 됩니다.

진동 롤러 왕복 다짐

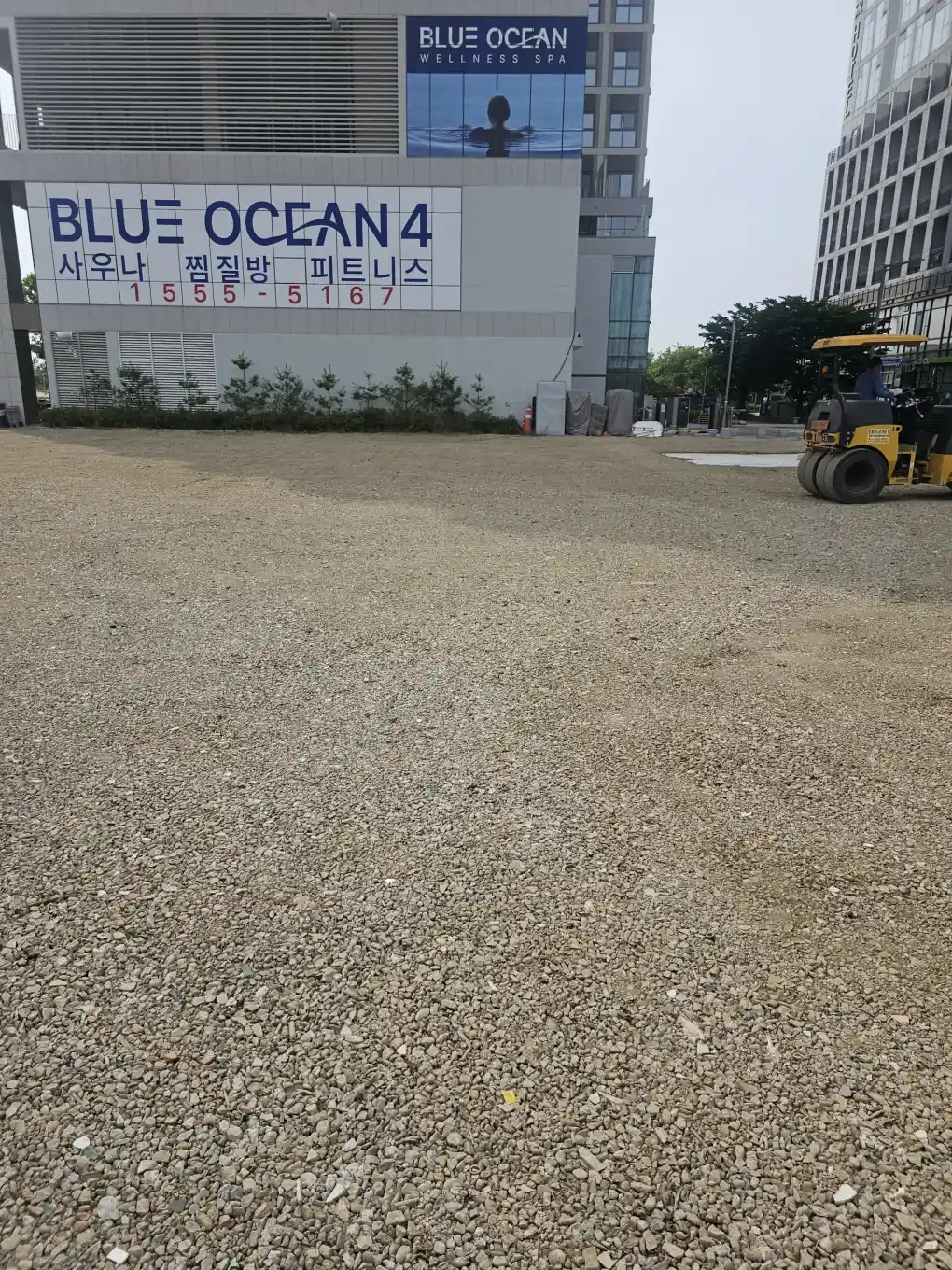

롤러가 가장자리에서 중앙으로 겹치게 여러 번 오가며 다집니다. 한 층을 마친 뒤 다음 층을 올려 같은 과정을 되풀이하고, 마지막 층에서 노면의 평탄도를 맞춥니다.

층 다짐이 이뤄지는 현장의 장비

덤프트럭이 쇄석을 하차하는 주차장 노반 조성 장면 — 덤프트럭이 적재함을 들어 올려 쇄석을 하차하는 장면입니다.

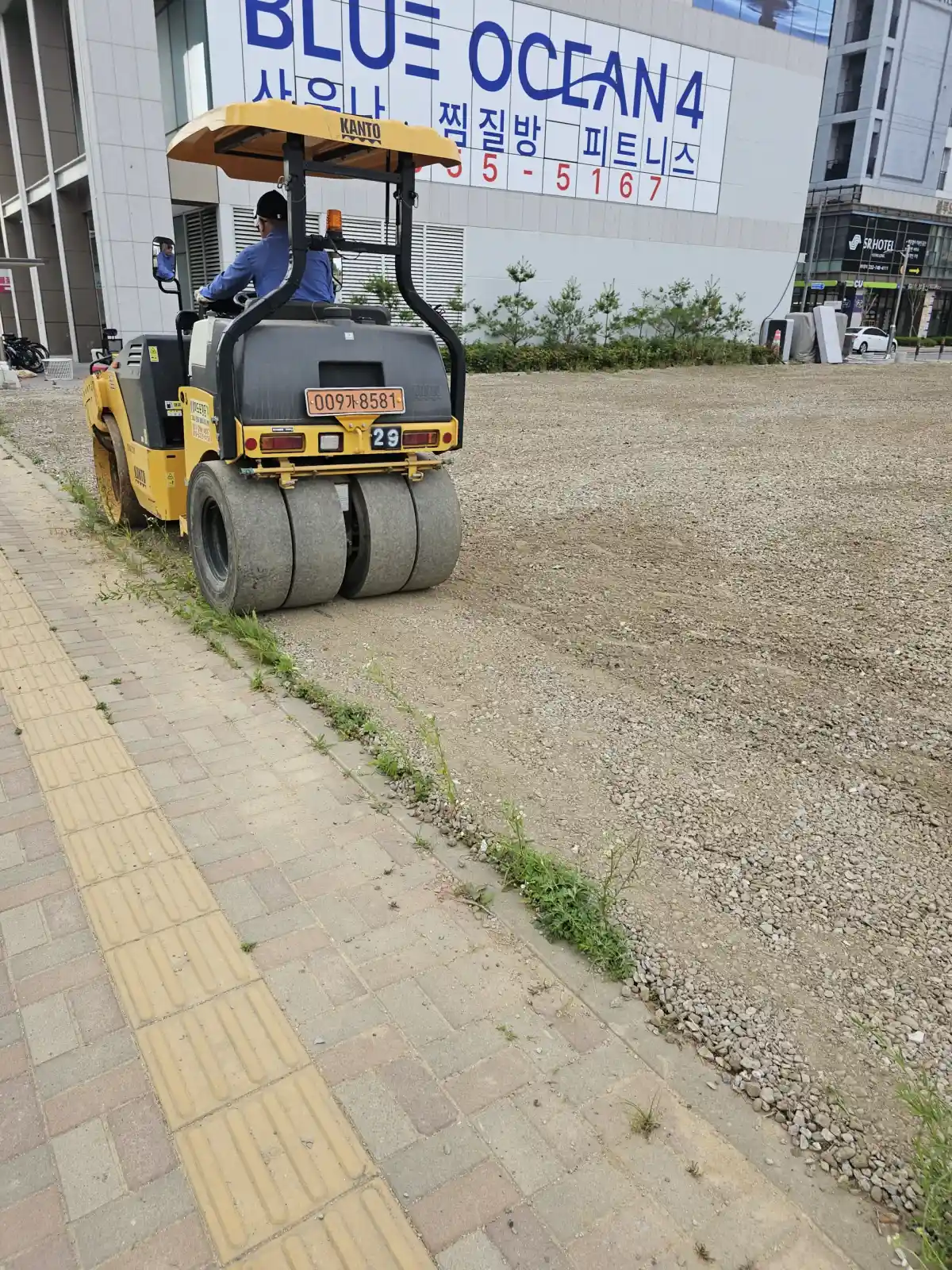

3륜 진동 롤러가 쇄석 노면을 다지는 주차장 노반 다짐 장면 — 3륜 진동 롤러가 쇄석 노면을 왕복하며 다지는 작업입니다.

왜 층을 나누면 침하가 줄어드는가

롤러의 다짐력은 표면에서 아래로 갈수록 약해집니다. 한 층이 두꺼우면 표면에서 먼 아래쪽은 입자 사이의 빈틈이 그대로 남고, 차량이 지나가면 그 빈틈이 메워지면서 노면이 내려앉습니다. 얇게 나눠 다지면 모든 깊이에서 입자가 서로 맞물려 빈틈이 최소화됩니다.

또 모난 쇄석은 둥근 자갈과 달리 입자끼리 걸리는 힘이 커서 다질수록 단단해집니다. 이 성질을 살리려면 층마다 충분한 횟수로 눌러 주는 과정을 생략하면 안 됩니다. 마지막으로 노면 경사를 측구나 배수 방향으로 살짝 주면 물이 노반 속에 머무는 시간이 줄어 같은 구조도 오래 유지됩니다.
